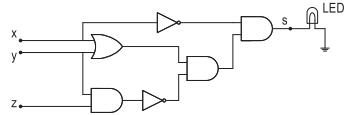

O circuito lógico acima acende um LED quando a saída s apresentar um nível lógico alto. Isso acontece a partir de uma única combinação das variáveis lógicas x, y e z.

O LED acenderá quando os valores lógicos das variáveis x, y e z, respectivamente, forem
