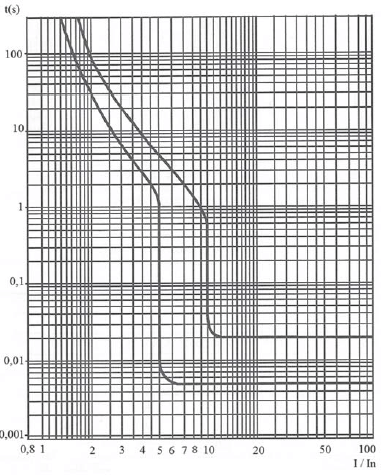

A figura acima mostra as curvas características de Tempo x Corrente de dois disjuntores: geral de entrada (In=200A) e de ramal (In=100A). Havendo um curto-circuito de 1,4 kA, a jusante do disjuntor de ramal, o tempo de atuação desse disjuntor e, caso ele falhe, o tempo do disjuntor geral são, em ms e s, respectivamente,
