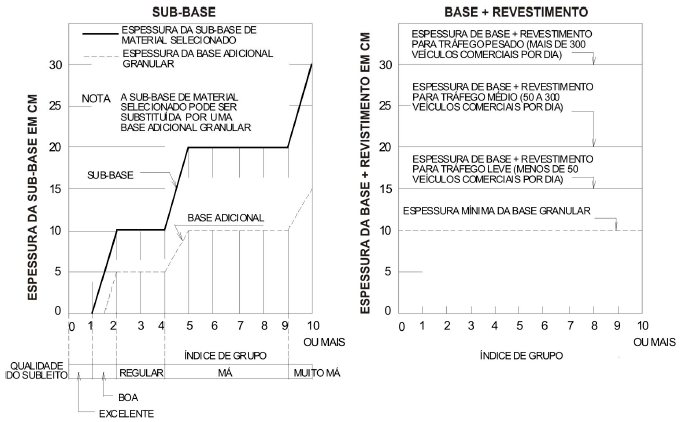

Considere o seguinte diagrama para dimensionamento de pavimentos flexíveis.

Para o dimensionamento de um pavimento flexível de uma estrada com tráfego de 400 veículos diários, com subleito de solo argiloso do tipo A-6, índice de grupo igual a 8 e 5 cm de espessura do revestimento de concreto asfáltico, utilizou-se o diagrama de dimensionamento da figura. Substituindo a sub-base por uma base adicional de material granular, a espessura do pavimento é, em centímetros,
