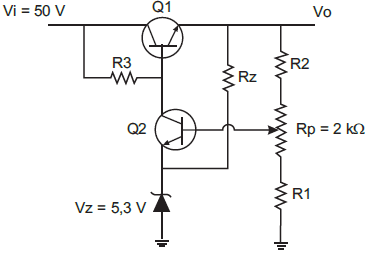

O circuito regulador de tensão realimentado, mostrado na figura acima, apresenta todos os seus componentes semicondutores operando na região ativa. Para que a tensão Vo na saída possa ser ajustável continuamente pelo potenciômetro Rp, variando apenas entre 12 e 36 V, os valores dos resistores R1 e R2, em k!$ Omega !$, serão, respectivamente,
