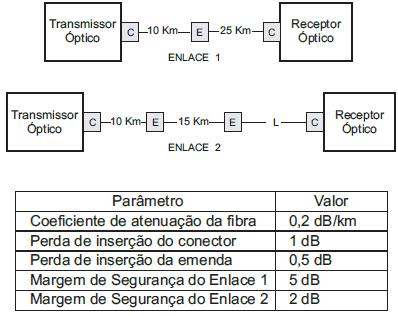

A figura ilustra dois enlaces ópticos e a tabela contém dados relacionados com as fibras ópticas utilizadas ou com os enlaces. Os blocos com a letra C representam conectores e os com a letra E representam emendas. Os dois enlaces operam com a mesma velocidade de transmissão, a mesma codificação de linha, a mesma potência de transmissão e empregam receptores que têm a mesma sensibilidade. Sabendo-se que as perdas nos dois enlaces, decorrentes dos mecanismos de dispersão e da presença de ruído, são desprezíveis, o comprimento L, no enlace 2, em km, é
