Desenho Técnico

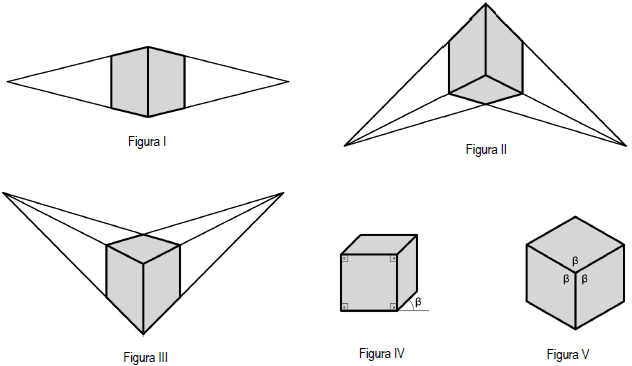

A perspectiva é uma técnica utilizada para representar objetos em três dimensões, criando uma ilusão de profundidade e proporção. A respeito dos tipos de perspectivas utilizadas em desenho técnico, observe as figuras abaixo:

Enunciado 3427167-1

Com base nas figuras apresentadas acima, é correto afirmar que:

A figura I corresponde a uma perspectiva do tipo dimétrica, onde dois dos eixos de projeção formam ângulos iguais com o plano horizontal.

A figura II corresponde a uma perspectiva do tipo militar, onde os eixos de projeção convergem para o horizonte e situando observador num plano acima do objeto.

A figura III corresponde a uma perspectiva do tipo cônica com dois pontos de fuga, onde as linhas do desenho convergem para um ponto central, localizado na linha do horizonte.

A figura IV corresponde a uma perspectiva do tipo cavaleira, onde a face frontal do objeto permanece em verdadeira grandeza e o eixo perspectivado sofre deformação de acordo com o grau de inclinação.

A figura V corresponde a uma perspectiva do tipo isométrica, onde os três eixos formam ângulos diferentes com o plano horizontal.
