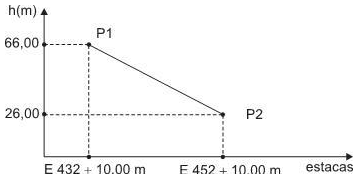

O croqui abaixo refere-se ao traçado do perfil de uma determinada via urbana, para a qual está sendo estudado um novo alinhamento direto de P1 a P3, sem passar por P2.
Nesse estudo, o declive máximo a ser adotado no trecho ligando P1 a P3 diretamente é 2,5%, e a cota de P3 é 26,00 m.A estaca de P3 é maior do que a de P1.
O novo alinhamento de P1 a P3 passa pela estaca E452 + 10,00 m (P2) a uma altura x em relação ao ponto P2. Essa altura x, em metros, valeNesse estudo, o declive máximo a ser adotado no trecho ligando P1 a P3 diretamente é 2,5%, e a cota de P3 é 26,00 m.A estaca de P3 é maior do que a de P1.
