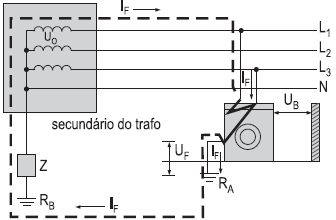

O transformador acima apresenta secundário com relação 380/220V. A impedância Z instalada em seu secundário apresenta valor igual a 1.000 !$ \Omega !$, e esse valor corresponde à resistência R_B. A resistência de aterramento do equipamento, RA, é de 20 !$ \Omega !$.

Caso ocorra uma falta fase-massa no equipamento que está sendo alimentado pelo transformador, a tensão U_B, em volts, apresenta valor entre
