Questão 164679

164679 Ano: 2018
Disciplina: Engenharia Naval
Banca: CESGRANRIO
Orgão: Petrobrás

Provas:

Engenheiro Naval
Provas ×

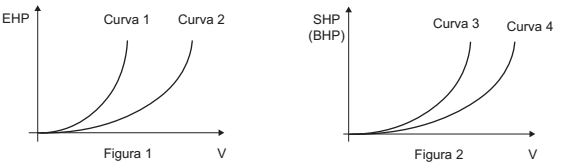

A Figura 1 e a Figura 2 apresentam, respectivamente, gráficos de EHP (Effective Horse Power) versus velocidade V e gráficos de BHP (Break Horse Power) ou SHP versus velocidade V, para um mesmo navio. Cada gráfico é composto de duas curvas de potência distintas: o primeiro com as curvas 1 e 2 de EHP x V e o segundo com as curvas 3 e 4 de SHP x V.

Enunciado 164679-1

Analisando os gráficos, constata-se que a(s) curva(s)

1 é derivada dos ensaios de tanques de prova, já incluídos os efeitos de apêndices e de escala, bem como indica o EHP para casco limpo e mar calmo.

2 expressa a potência de reboque do navio para casco limpo e mar agitado.

3 fornece os valores de SHP para as condições de prova de mar, isto é, casco sujo, mar agitado e profundo, com existência de correntes significativas e vento mínimo.

4 apresenta os valores de SHP para as condições máximas esperadas de casco e mar, isto é, casco sujo, mar agitado e raso, com existência de correntes significativas e vento máximo.

3 e 4 de SHP são obtidas a partir das Curvas 1 e 2 de EHP, fazendo uso de fatores de correção que representam os efeitos de incrustações e sujeiras no casco e efeitos de mar agitado.

Questão Anulada
