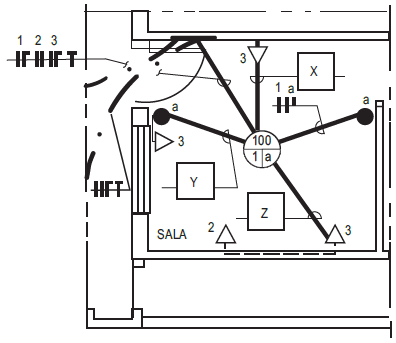

A figura acima mostra parte de uma planta elétrica de uma instalação residencial. Observando as ligações indicadas, representam a simbologia correspondente às ligações a serem mostradas nos quadros indicados pelas letras X, Y e Z, respectivamente,

X

Y

Z
