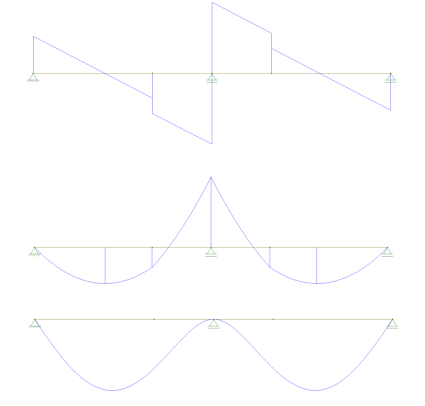

Considerando a viga submetida a carregamentos da questão anterior, após sua análise e dimensionamento de esforços, obtiveram-se os diagramas apresentados nas imagens a seguir.



Com relação a esses diagramas, pode-se afirmar que se tratam, respectivamente, de diagramas de:
