A Figura 6 mostra o circuito Chopper step-up
(boost) básico, onde V1 = 50 V, Vo = 75 V, L = 2
mH, R = 2 Ω e Ton = 1 ms. A frequência de
chaveamento em Hz desse circuito é

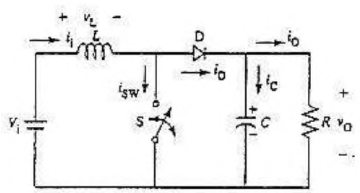

Figura 6: Circuito da questão.
Figura 6: Circuito da questão.
