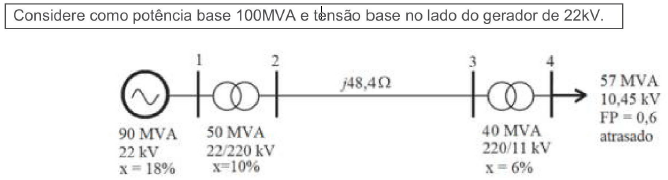

Para o diagrama unifilar de um sistema de potência trifásica, ambos os transformadores têm conexão Y/Y e são compostos por um banco de transformadores monofásicos, conforme figura a seguir.

A impedância equivalente por unidade (em pu) vista pelo gerador (barra 1) até a carga (barra 4), o módulo da corrente que passa pela linha de transmissão (em pu) e as perdas na linha (em MW), respectivamente, são:
