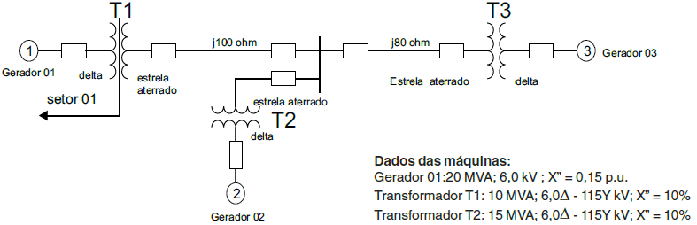

Na figura acima, é apresentado o diagrama de um sistema de potência, cuja base no setor 01 é de 30 MVA e 6,0 kV. As impedâncias, em p.u., do gerador 01 e dos transformadores T1 e T2, são, respectivamente:
Na figura acima, é apresentado o diagrama de um sistema de potência, cuja base no setor 01 é de 30 MVA e 6,0 kV. As impedâncias, em p.u., do gerador 01 e dos transformadores T1 e T2, são, respectivamente:
