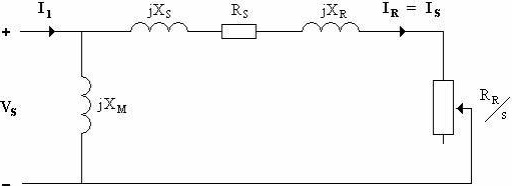

Considere o circuito equivalente, aproximado, por fase, do motor de indução mostrado na figura a seguir.
Sendo:
VS - Tensão eficaz de alimentação por fase
I1 - Corrente eficaz por fase do estator
XM - Reatância de magnetização
XS - Reatância de dispersão do estator
RS - Resistência do estator
XR - Reatância de dispersão do rotor referida ao estator
RR - Resistência do rotor referida ao estator
S - Escorregamento
O escorregamento é dado por
, sendo ωs a velocidade síncrona e ωm a velocidade angular do rotor.
Tomando como base o circuito equivalente dado, a equação matemática do torque desenvolvido pelo motor é
Usando estas informações, determine o torque desenvolvido na partida do motor (TP) e o escorregamento (Smax) onde o torque é máximo:
![enunciado 191616-1](/images/concursos/c/a/5/ca56e624-4972-b393-15be-8ab5be783466.png)
Sendo:
VS - Tensão eficaz de alimentação por fase
I1 - Corrente eficaz por fase do estator
XM - Reatância de magnetização
XS - Reatância de dispersão do estator
RS - Resistência do estator
XR - Reatância de dispersão do rotor referida ao estator
RR - Resistência do rotor referida ao estator
S - Escorregamento
O escorregamento é dado por
![enunciado 191616-2](/images/concursos/7/7/8/778cd809-ece4-dca0-8d9b-640177439c68.png)
Tomando como base o circuito equivalente dado, a equação matemática do torque desenvolvido pelo motor é
![enunciado 191616-3](/images/concursos/6/c/9/6c9090b4-6415-7431-7692-d27f6a7ff34a.png)
Usando estas informações, determine o torque desenvolvido na partida do motor (TP) e o escorregamento (Smax) onde o torque é máximo:
