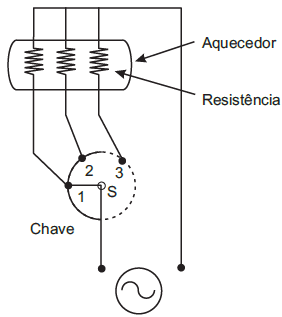

A figura abaixo representa esquematicamente o circuito de um aquecedor elétrico composto de três resistências idênticas e alimentado por corrente alternada. A potência máxima do aquecedor é de 9 kW. A chave S possui três posições, permitindo aplicar a tensão de alimentação sob os pontos 1, 2 e 3 da seguinte maneira: somente o ponto 1; pontos 1, e 2; pontos 1, 2, e 3. Na figura, encontra-se representada a opção: pontos 1 e 2.
Desprezando-se quaisquer perdas, a menor potência de operação do aquecedor e a respectiva posição da chave são:
