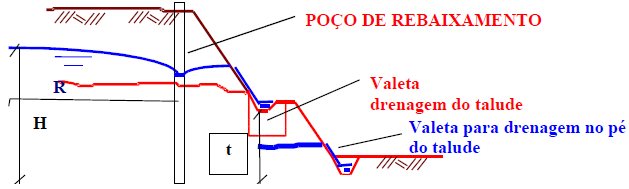

Dispositivos para drenagem subterrânea e subsuperficial são utilizados em situações de projeto, quando se necessita implantar uma edificação ou área urbanizada em terrenos cujo nível do lençol freático é permanentemente elevado, ou seja, em áreas alagadas sobretudo nas proximidades de reservatórios hídricos naturais, apresentando-se como imperioso o rebaixamento da linha freático através de uma drenagem subterrânea, de modo a conduzir o fluxo hídrico no solo a um destino final sem prejuízo dos elementos edificados. De acordo com a figura abaixo, calcule a vazão para dimensionamento da calha de escoamento do fluxo hidráulico necessário à drenagem do talude, e assinale a alternativa com o valor correto.

Dados:

H altura da linha freática a partir do fundo do poço de rebaixamento

R raio formado pelo cone de rebaixamento, desde a cota mais alta à cota mais baixa do nível estático da linha freática rebaixada no poço

t altura do fundo da vala à cota do fundo do poço de rebaixamento

L comprimento da vala de drenagem do talude

K permeabilidade do solo

Valores:

H = 10,00 m;
R = 15,00 m;
t = 3,00 m;
L = 12,00 m;
K = 0,0015 m/s.

Fórmula:

!$ Q = ( K . H^2). { \begin{Bmatrix} { \begin{pmatrix} 1 + { \large t \over H} \end{pmatrix}}. 2,0 + { \begin{pmatrix} { \large L \over R} \end{pmatrix}}.{ \begin{pmatrix} 1 + { \large t \over H} . 1,6 \end{pmatrix}} \end{Bmatrix}} !$

Q é a vazão procurada em m³/s;
