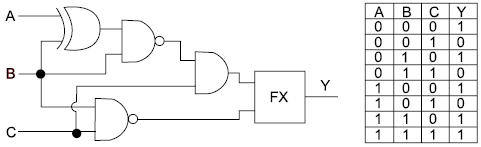

A figura a seguir mostra um circuito lógico e sua respectiva tabela-verdade:
Para os dados de saída mostrados na tabela, a função FX corresponde a um bloco lógico do tipo:
A figura a seguir mostra um circuito lógico e sua respectiva tabela-verdade:
Para os dados de saída mostrados na tabela, a função FX corresponde a um bloco lógico do tipo:
