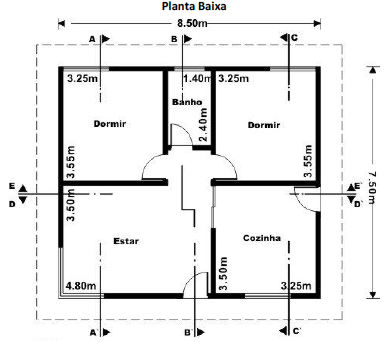

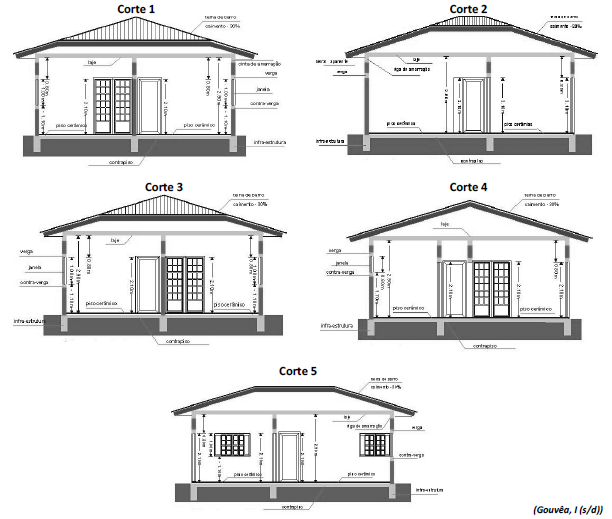

Observe a planta baixa de um projeto arquitetônico de uma edificação e, a seguir, os cinco cortes, demarcados pelas
linhas AA, BB, CC, DD e EE, na referida planta. Para efeito da elaboração desta questão, a nomenclatura identificatória
de cada corte foi suprimida e substituída por um número de 1 a 5. Identifique cada corte, conforme sua localização na
planta, relacionando sua nomenclatura identificatória à numeração utilizada nesta questão. (Observação: os desenhos
encontram-se fora de escala.)
