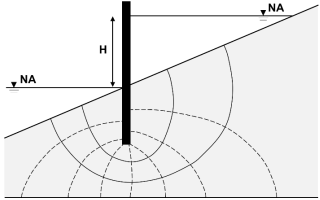

Em certo local foi implantada uma linha de estacas-prancha ao longo de grande comprimento, de modo que o nível d’água (NA) nos dois lados da linha de estacas ficou com um desnível (H) de 4 metros. A figura abaixo mostra uma seção transversal dessa situação, na qual se encontra traçada a rede de fluxo estabelecida no solo de fundação.



Considerando que o nível d’água em ambos os lados é mantido constante e que a condutividade hidráulica do solo é de 3,33 x 10-6 m/s, a vazão que percola por baixo cortina, por metro de comprimento, é de:
