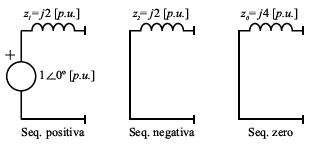

A figura ilustra os diagramas sequencias que representam os equivalentes de Thèvenin em uma barra de um sistema de potência qualquer. A barra em questão foi submetida a um curtocircuito fase- terra (AN) por meio de uma resistência de falta cujo valor é de 2 [p.u]. Assinale a alternativa que apresenta corretamente a corrente de curtocircuito na fase A.
![Enunciado 1710875-1](/images/concursos/4/9/4/49458327-b403-6921-5728-8bb0a048d76d.png)
