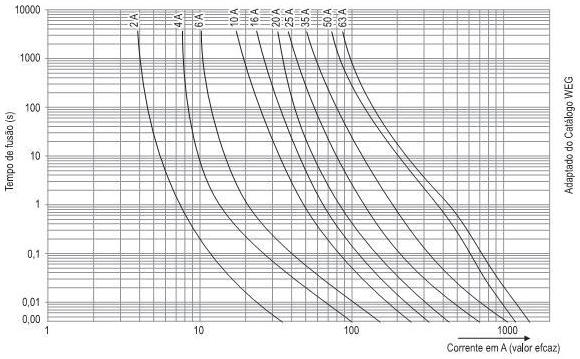

A Figura abaixo apresenta curvas tempo de fusão x corrente de fusíveis tipo D.
![enunciado 650108-1](/images/concursos/0/e/9/0e92aaed-dbba-18f7-7368-84b3229a8bca.png)
Deseja-se dimensionar um fusível do tipo D, para proteger contra curto-circuito o circuito que alimenta um motor de indução trifásico. A corrente nominal desse motor é igual a 25 A, e a relação entre a corrente de partida direta e a corrente nominal é igual a 8.
Considerando o fator de multiplicação unitário, sabendo-se que o tempo de partida do motor é igual a 4 segundos, e de acordo com as curvas apresentadas na Figura acima, o valor mínimo, em ampère, da corrente nominal do fusível é
![enunciado 650108-1](/images/concursos/0/e/9/0e92aaed-dbba-18f7-7368-84b3229a8bca.png)
Deseja-se dimensionar um fusível do tipo D, para proteger contra curto-circuito o circuito que alimenta um motor de indução trifásico. A corrente nominal desse motor é igual a 25 A, e a relação entre a corrente de partida direta e a corrente nominal é igual a 8.
Considerando o fator de multiplicação unitário, sabendo-se que o tempo de partida do motor é igual a 4 segundos, e de acordo com as curvas apresentadas na Figura acima, o valor mínimo, em ampère, da corrente nominal do fusível é
