No desenho técnico, são representadas todas as informações sobre uma peça isolada ou um conjunto de peças, sendo uma das formas de representação a projeção ortogonal. No Brasil, a forma mais usual de representação é no primeiro diedro, em que a posição relativa das vistas está entre o observador e o plano. Desse modo, na projeção ortogonal no primeiro diedro, a posição da vista superior e a da vista lateral direita, respectivamente, ficam:

Considerando a figura precedente, cuja parte superior corresponde a um zoom da região destacada na parte de baixo, que ilustra uma medida realizada por meio de um paquímetro, julgue o próximo item, relativo a instrumentação e metrologia.

A forma correta de expressar a referida medida é 8,4 mm.

Considerando a figura precedente, cuja parte superior corresponde a um zoom da região destacada na parte de baixo, que ilustra uma medida realizada por meio de um paquímetro, julgue o próximo item, relativo a instrumentação e metrologia.

O limite de erro do paquímetro em tela é de 0,05 mm.

Acerca de desenho técnico mecânico, julgue o item a seguir.

O corte tem por finalidade facilitar a visualização e interpretação do interior de peças como válvulas e roscas internas, podendo ser representado em qualquer das vistas do desenho.

Acerca de desenho técnico mecânico, julgue o item a seguir.

Para se construir uma perspectiva isométrica, devem ser traçadas três semirretas com o mesmo ponto de origem, cada uma formando um ângulo de 90 graus em relação às outras.

Acerca de desenho técnico mecânico, julgue o item a seguir.

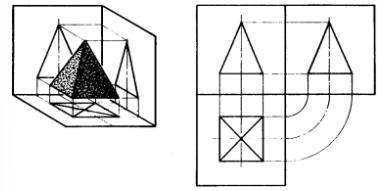

No caso de uma peça com formato piramidal de base quadrada, o projetista pode suprimir uma das vistas no desenho técnico.

Acerca de desenho técnico mecânico, julgue o item a seguir.

No caso de uma biela de motor de automóvel, o desenho tridimensional realizado pelo setor de projeto do fabricante pode ser feito diretamente no computador, com o uso de ferramentas como softwares de CAD.

A respeito do desenho técnico, julgue o item a seguir.

Vistas seccionadas diferem de cortes por revelarem interior sem remoção da parte cortada, sendo utilizadas hachuras apenas na porção seccionada e permitindo-se múltiplos planos de seção em uma única vista.

A respeito do desenho técnico, julgue o item a seguir.

Na representação ortográfica de peças mecânicas, conforme princípios gerais de desenho técnico, adota-se no Brasil o método do primeiro diedro europeu, no qual a vista superior projeta-se abaixo da vista frontal e a vista lateral direita projeta-se à esquerda da vista frontal.

A respeito do desenho técnico, julgue o item a seguir.

Cotas em desenhos técnicos devem ser indicadas preferencialmente sobre linhas de extensão contínua finas, com setas fechadas em ambas as extremidades e valores em mm sem a indicação da unidade, permitindo-se sobreposição de cotas lineares e angulares na mesma linha de cota.
