Durante um experimento em laboratório, estudantes observam o comportamento de um motor de indução trifásico, operando com tensão e frequência constantes.

Considerando que a carga mecânica no eixo é gradualmente aumentada, assinale a alternativa que descreve corretamente o comportamento esperado para o escorregamento do motor.

As linhas de transmissão e de distribuição de energia elétrica possuem a mesma finalidade que é o transporte da energia elétrica. Com relação aos aspectos elétricos e de infraestrutura física, essas redes apresentam características distintas. Nesse sentido, tanto as redes de distribuição, quanto as linhas de transmissão podem ser caracterizadas pela relação R/X.

Assinale a alternativa correta que apresenta o/s fator/es que influencia/m a relação R/X.

As harmônicas são um distúrbio que, muitas vezes, para ser captado são necessários equipamentos de medição caros como analisadores de energia elétrica. Apesar de no Brasil não existir nenhuma norma, delimitada pela ANEEL, e imposta pelas concessionárias de energia elétrica aos clientes, os problemas ocasionados pelo aparecimento das harmônicas, principalmente em consumidores industriais, são constantes, a ponto de haver uma recomendação de quando a taxa de terceira harmônica e seus múltiplos forem superiores 33%, ou seja, a norma NBR 5410/2004 prevê a possibilidade de aumento da secção nominal no dimensionamento do condutor neutro, em relação aos condutores de fase.

Em um circuito trifásico, com neutro, foi levantada uma curva que indicou a presença de harmônicas, como pode ser observado na figura.

Dadas as afirmativas em relação à figura,

I. Há harmônicas de sequência negativa na carga.

II. Não há harmônicas circulando no neutro dessa instalação elétrica.

III. É necessário efetuar o aumento do condutor do neutro dessa instalação elétrica.

IV. O Total Harmonic Distortion (THD) do sistema é inferior a 25%.

verifica-se que estão corretas apenas

Para analisar um circuito elétrico, pode-se escrever e resolver um sistema de equações que relacionam as correntes e as tensões elétricas em todos os componentes do circuito aos valores desses componentes. Algumas dessas equações são obtidas aplicando-se ao circuito as leis de Kirchhoff para as tensões e para as correntes. Outras são obtidas aplicando as equações constitutivas como a lei de Ohm, a componentes isolados. É também muito importante conhecer a potência e a energia fornecidas a um componente. A potência elétrica em um componente pode ser encontrada a partir de duas variáveis elétricas: a tensão e a corrente. Essa potência associada ao componente pode ser fornecida ou recebida. Destaca-se que a convenção passiva de potência é uma regra de sinais usada em análise de circuitos elétricos para determinar se um elemento absorve ou fornece potência.

No circuito, representado pela figura, na fonte independente de corrente elétrica, de acordo com a convenção passiva, o tipo de potência associada e a magnitude dessa potência no componente, são, respectivamente:

A continuidade do fornecimento de energia elétrica é mensurada por indicadores coletivos e individuais. Os indicadores coletivos, Duração Equivalente de Interrupção por Unidade Consumidora (DEC) e Frequência Equivalente de Interrupção por Unidade Consumidora (FEC), são acompanhados pela Agência Nacional de Energia Elétrica (ANEEL) por meio de subdivisões das distribuidoras, denominadas conjuntos de unidades consumidoras.

A tabela apresenta os dados disponibilizados pela ANEEL dos indicadores de qualidade de distribuição de energia elétrica nas concessionárias do Brasil, no ano de 2025. Vale ressaltar que os indicadores são passíveis de alterações após fiscalização da ANEEL.

No cenário em que um alimentador de uma distribuidora de energia elétrica, conforme ilustrado na figura, com o número de consumidores indicados em cada bloco da rede de energia elétrica, apresentou, no ano de 2025, três eventos de interrupção (F1, F2 e F3) em três pontos distintos da rede.

A duração dos eventos de interrupção foram:

1. F1 = 1,0 h;
2. F2 = 40 min;
3. F3= 32 min.

Nesse contexto, os indicadores DEC e FEC para a chave B para o evento de interrupção F3, são, respectivamente:

A partida estrela-triângulo é um método clássico de partida indireta de motores de indução trifásicos (normalmente rotor em gaiola), usado para reduzir a corrente e o torque de partida. Esse método de partida possui como características reduzir a corrente de partida da rede e diminuir quedas de tensão, como principais vantagens. Após o motor atingir cerca de 80% a 90% da rotação nominal, um temporizador desliga estrela e liga triângulo, com um tempo morto para evitar o curto-circuito. Esse tipo de partida é adotada em cargas como bombas centrífugas, compressores leves e máquinas com partida a vazio. Porém não é indicado o esquema de partida para cargas pesadas na partida e máquinas de grande inércia. A figura apresenta o diagrama de comando para um motor de indução em que será adotada a partida estrela-triângulo.

Dadas as afirmativas a respeito do diagarama de comando,

I. Ao pressionar botão S2, logo em seguida haverá 3 (três) bobinas energizadas.

II. Não é possível energizar as bobinas K2 (A1-A2) e K3 (A1-A2), simultaneamente.

III. Uma vez energizada a bobina do temporizador D1, após o tempo adotado no temporizador e a bobina D1 for desenergizada, o contato K3 (13-14) abre, fazendo que também a bobina K1 (A1-A2) seja desenergizada.

verifica-se que está/ão correta/s

Considere um motor de indução trifásico cuja corrente de partida direta seja 6 (seis) vezes a corrente nominal.

Ao utilizar partida estrela-triângulo, assinale a alternativa que indica corretamente o valor aproximado da corrente de linha durante a partida.

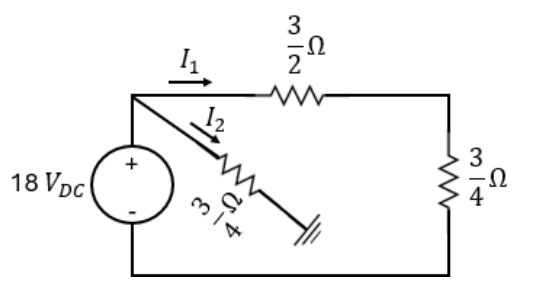

Para o circuito elétrico alimentado em corrente contínua, apresentado na figura, assinale a alternativa que contém os valores corretos de I₁ e I₂ , respectivamente.

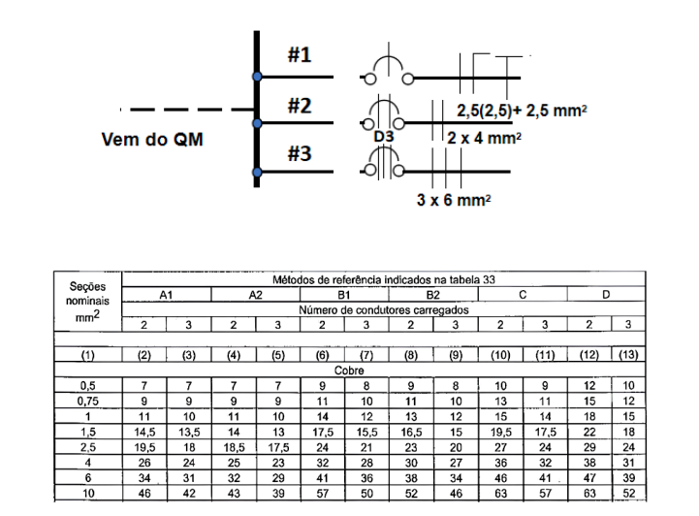

Para o circuito trifásico que será alimentado em 220\( \sqrt{3} \) V de tensão de linha, os condutores a serem utilizados são de cobre com isolação em PVC, temperatura ambiente, instalados conforme a maneira B1.

Extrato da Tabela 36 da norma ABNT NBR 5410:2004.

Com base na figura e na tabela apresentadas, se a potência da carga for de 21,12 kVA, o disjuntor D3 a ser adotado para proteção do circuito #3 é de

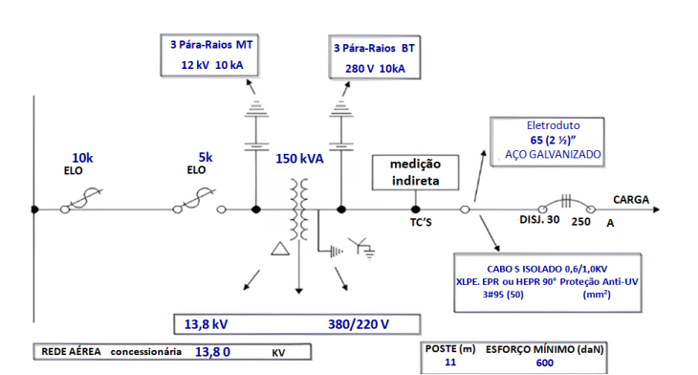

No projeto de subestações consumidoras, é comum as concessionárias de energia elétrica, fornecerem planilhas para memorial de cálculo, com objetivos dos mais diversos: padronizar projetos, facilitar a especificação de equipamentos e materiais elétricos, dentre outros. Isso possibilita maior agilidade de tempo de resposta na avaliação dos projetos elétricos. Considere o diagrama unifilar ilustrado, o qual contém o layout com especificações do posto de transformação de uma subestação consumidora aérea.

Dadas as afirmativas a respeito do diagrama unifilar,

I. A corrente elétrica de projeto que circula no secundário do transformador pode ser estimada a partir da divisão \( \dfrac{N}{U_S\sqrt{3}} \) , em que N é a potência nominal do transformador de potência em kVA e U_s é a tensão nominal no secundário do transformador.

II. O condutor de aterramento indicado no diagrama tem área de secção transversal igual a 95 mm².

III. A corrente elétrica máxima que a carga pode solicitar é superior a 250 A.

verifica-se que está/ão correta/s apenas
