Conforme a norma NBR 5410, a proteção contra choques elétricos compreende, em caráter geral, a proteção básica e a proteção supletiva que correspondem, respectivamente, à proteção contra contatos diretos e à proteção contra contatos indiretos. Segundo a norma, é um exemplo de proteção supletiva:

Uma das medidas tomadas para melhoria da eficiência energética em uma indústria é a correção do fator de potência, uma vez que um baixo fator de potência implica em

Visando à redução do consumo de energia elétrica de uma instalação, 100 lâmpadas incandescentes de 60 W, com funcionamento diário de 10 horas, foram substituídas por igual quantidade de lâmpadas fluorescentes compactas de 15 W (incluindo o consumo do reator), que passaram a funcionar diariamente por um período de 8 horas. Qual é a redução resultante, em kWh, do consumo de energia elétrica após 30 dias?

Um consumidor, cuja potência instalada é de 750 kW, possui uma curva de carga diária com as seguintes informações:

Demanda mínima: 200 kW

Demanda média: 300 kW

Demanda máxima: 500 kW

Para essas condições, qual é o fator de carga diária da instalação?

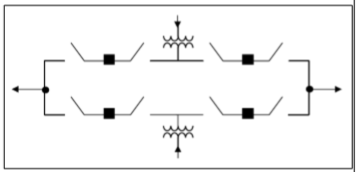

Em uma subestação, a denominação arranjo é usada para indicar a forma com que as linhas, os transformadores e as cargas se conectam. A figura a seguir é um exemplo de arranjo de uma subestação.

Qual é o tipo de arranjo mostrado na figura?

O aumento significativo de cargas não lineares nos sistemas elétricos, tais como computadores, televisores e lâmpadas fluorescentes compactas, têm contribuído para o aumento do conteúdo harmônico dos sistemas elétricos. A figura a seguir apresenta o espectro harmônico da corrente de uma determinada carga não linear, cuja frequência fundamental é 60 Hz.

Qual é a distorção harmônica total dessa corrente?

O fator de potência de uma instalação elétrica é afetado de forma significativa na presença de distorções harmônicas. Nessas condições não senoidais, o cosseno do ângulo entre a componente fundamental da tensão e a componente fundamental da corrente é denominado fator de

A técnica conhecida como PWM (do inglês, Modulação por Largura de Pulso) é a mais utilizada e difundida quando se trata do acionamento das chaves semicondutoras de um conversor CC/CA a fim de reproduzir na saída do conversor uma onda semelhante ao sinal de referência, seja este senoidal ou não senoidal. Nessa técnica, a frequência da onda portadora é:

A figura a seguir mostra o esquema unifilar de uma instalação elétrica residencial, com o uso de interruptores intermediário e paralelo. Neste esquema, os interruptores comandam uma lâmpada de 100 VA.

Qual é a quantidade de condutores de retorno no eletroduto que interliga a lâmpada e o interruptor intermediário?

Considere um dormitório de 15 m² de área e 16 m de perímetro. De acordo com as normas técnicas, a carga mínima de iluminação e a carga mínima de tomadas de uso geral desse dormitório são, respectivamente:
