Referente à NR 33 – Segurança e Saúde nos Trabalhos em Espaços Confinados, seção 33.2 – Campo de aplicação, subitem 33.2.2.1, considera-se atmosfera perigosa aquela em que estejam presentes uma das seguintes condições a seguir, EXCETO:

Determine a relação de espiras 1:n para um transformador casador de impedância ideal, no qual a fonte possui impedância de 1.600 Ohms e a carga RL = 400 Ohms.

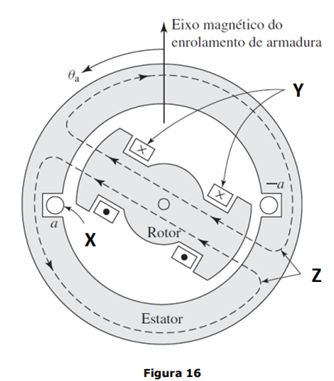

A Figura 16 abaixo corresponde ao diagrama esquemático de um gerador CA síncrono monofásico, de enrolamento único e dois polos.



Os itens X, Y e Z da figura identificam, respectivamente:

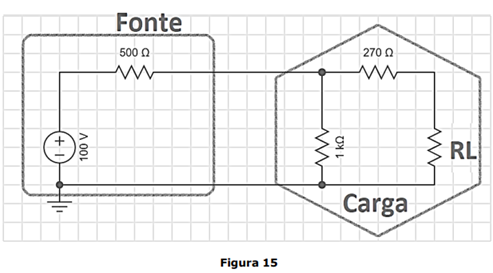

Analise a Figura 15 abaixo e determine a RL para a condição de Máxima Transferência de Potência (MTP).

Analise a Figura 14 abaixo e determine o valor de Rx para que a tensão de saída (Vout) seja de 10 V (Vp: Tensão de Pico). Considere Vin = 100 mV (Vp: Tensão de pico).

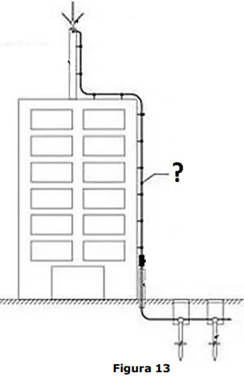

Um Sistema de Proteção de Descargas Atmosféricas (SPDA) é regulamentado pela NBR 5419, que descreve o esquema básico do sistema a partir dos elementos principais ou, ainda, subsistemas de proteção.



Na Figura 13 acima, qual é o elemento do sistema de proteção de descarga atmosférica indicado com o sinal de interrogação?

A Figura 12 abaixo apresenta bobinas e terminais de conexão de um motor trifásico.

Assinale a alternativa que apresenta corretamente as conexões para uma configuração em estrela e em triângulo, respectivamente.

As instalações telefônicas em edifícios seguem normas e nomenclatura específica. Assinale a alternativa INCORRETA em relação à definição apresentada à nomenclatura.

A Figura 11 apresenta uma típica configuração de driver de corrente paraacionamento de motores CC.Observações:

• Transistor do tipo Darlington com hfe 1.000 que suporta correntes de coletor e emissor na faixa de5 A.
• Motor CC com corrente de partida de 2 A.



Considerando o funcionamento do circuito e as informações apresentadas, assinale a alternativa correta.

Assinale a alternativa que apresenta o correto ajuste do multímetro da Figura 10b para realizar a medida de tensão nos pontos A e B do circuito exibido na Figura 10a.
Fonte: CA – 127 V, 60 Hz.
