Na leitura de uma planta de instalações elétricas prediais, o profissional deve interpretar corretamente o diagrama unifilar para garantir que a fiação e os componentes sejam instalados conforme o dimensionamento do projeto. Nesse sentido, analise as assertivas a seguir sobre a representação gráfica de circuitos:

I. A representação de um traço vertical que corta o eletroduto de cima a baixo indica a passagem de um condutor fase, enquanto um traço que forma um “L” invertido sobre o eletroduto indica o condutor neutro.

II. O condutor de proteção (terra) é identificado graficamente por um traço em formato de “T” sobre a linha que representa o eletroduto.

III. Quando um trecho de eletroduto apresenta um traço curto que não atravessa totalmente a linha (apenas na metade superior), ele indica a passagem de um condutor de retorno, utilizado na ligação entre interruptores e lâmpadas.

IV. A indicação de um número próximo aos símbolos dos condutores, como, por exemplo, “1”, refere-se ao número do circuito ao qual aqueles condutores pertencem, permitindo identificar sua origem no quadro de distribuição.

Quais estão corretas?

Ao analisar uma planta baixa de instalações elétricas residenciais, um técnico deve ser capaz de identificar corretamente os dispositivos e os pontos de utilização para garantir que a execução da obra siga fielmente o planejamento. Considerando as convenções usuais de representação gráfica para projetos elétricos, analise as assertivas a seguir:

I. O ponto de luz (lâmpada) no teto é representado por um círculo que, geralmente, contém informações sobre a potência da lâmpada, o número do circuito e a letra de comando (interruptor).

II. Uma tomada de corrente representada por um triângulo totalmente preenchido indica que o ponto deve ser instalado em uma cota elevada, geralmente a 200 cm do piso (tomada alta).

III. O triângulo sem preenchimento (vazio) identifica uma tomada de corrente destinada a ser instalada a uma altura de 30 cm em relação ao piso acabado (tomada baixa).

IV. O chuveiro elétrico, por ser um ponto de carga especial, é representado graficamente por um círculo dividido em quatro partes, com hachuras diagonais. Esse símbolo diferencia-se das tomadas de força.

Quais estão corretas?

No cotidiano do técnico em eletricidade, a precisão das grandezas medidas depende diretamente da escolha correta do instrumento e da sua forma de conexão ao circuito. Nesse sentido, analise as assertivas a seguir sobre os instrumentos e os métodos de medição elétrica:

I. Para medir a corrente elétrica que circula por uma carga, o amperímetro deve ser conectado em série com o circuito, possuindo uma resistência interna idealmente nula para não afetar a medição.

II. O voltímetro é utilizado para medir a diferença de potencial entre dois pontos e deve ser conectado em paralelo; para minimizar o erro de medição, sua resistência interna deve ser a mais alta possível.

III. O erro de paralaxe ocorre especificamente em instrumentos digitais quando o observador não está alinhado perfeitamente com o visor de cristal líquido (LCD), alterando a percepção dos dígitos.

Quais estão corretas?

Em sistemas de potência, a compreensão das relações entre grandezas de linha e de fase é fundamental para o dimensionamento correto de condutores e transformadores. No que tange aos circuitos trifásicos equilibrados, assinale a alternativa INCORRETA.

Um ferro elétrico residencial possui uma potência nominal de 1200 W quando conectado a uma rede de 220 V. Utilizando as relações de potência e a Lei de Ohm, e considerando duas casas decimais, determine a corrente elétrica aproximada que circula pelo aparelho e sua resistência interna.

A respeito dos princípios fundamentais do magnetismo e das interações eletromagnéticas, assinale a alternativa INCORRETA.

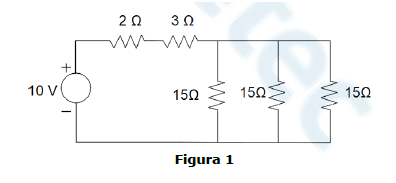

Considere o circuito elétrico da Figura 1 abaixo:

Com base nessas informações, determine a resistência equivalente (Req) do circuito e a potência total (Pt) fornecida pela fonte.

No que diz respeito às características e às aplicações da Corrente Contínua (CC) e da Corrente Alternada (CA), assinale a alternativa INCORRETA.

No estudo do eletromagnetismo e da eletrotécnica, as grandezas são fundamentais para descrever o comportamento de circuitos e campos. Nesse sentido, assinale a alternativa que relaciona corretamente a unidade de medida do SI com a sua respectiva grandeza elétrica ou magnética.

O estudo dos fenômenos elétricos e magnéticos baseia-se na interação entre cargas elétricas e campos de força. Nesse sentido, assinale a alternativa INCORRETA.
