Considere que o SPDA mantém a edificação eletricamente neutra, quando há uma descarga atmosférica. Esse sistema que se caracteriza por receber descargas através de malha condutora, interligada por pequenas hastes de material condutor, distribuídas na extremidade da cobertura da edificação e cuja descarga elétrica é conduzida por diferentes ramais de descida, é denominado método:

Visando à proteção contra choques elétricos, o sistema de aterramento que é classificado por um ponto diretamente a t e r r a d o e p o r m a s s a s d i r e t a m e n t e a t e r r a d a s , independentemente do aterramento eventual de um ponto da alimentação, é simbolizado por:

Um recinto com 300 m² necessita de um nível de iluminamento de 1500 luxes. Ao consultar o equipamento de iluminação disponível, foi observado que o seu fator de utilização é igual a 0,8, e o seu fator de manutenção é igual a 0,6. Nessas condições, o fluxo luminoso total, em lumens, é igual a:

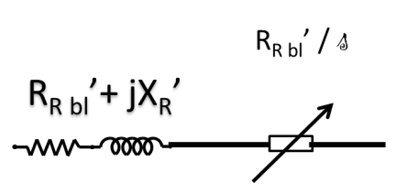

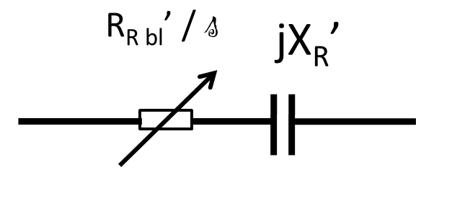

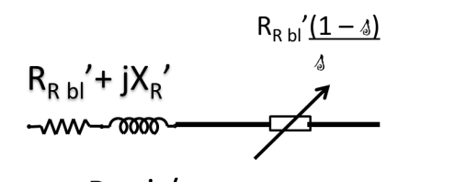

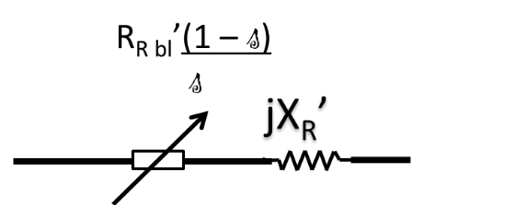

O circuito equivalente, por fase, do rotor de um motor assíncrono trifásico referido ao estator é representado na alternativa:

Um motor de indução trifásico para uso geral, 122,2826cv (90kW), 8 polos, 60Hz, com 12 terminais, é ligado para uma rede de 440V e tem eficiência nominal igual a 90% para FP = 0,78. A perda no cobre do estator é considerada igual à perda no cobre do rotor. Considere as perdas adicionais iguais a zero. Quando as perdas no núcleo valem 2,5kW e as perdas mecânicas totalizam 1,5kW, o valor do conjugado eletromagnético produzido, em Nm, está no intervalo:

Um motor síncrono sem carga mecânica é utilizado como compensador dinâmico em uma indústria. A carga instalada, com predominância indutiva, solicita da rede 180 kW, com fator de potência (onda senoidal) 0,6. Para que o compensador, sobreexcitado, eleve o FP para valor unitário, há necessidade de ele fornecer uma potência reativa, em kVAr, igual a:

Uma máquina síncrona, trifásica, de 120 kVA, é utilizada como alternador. A sua tensão de fase é igual a 800 V. Ela foi submetida a ensaios que resultaram nos valores, por fase, da armadura, iguais a: R_a = 2 Ω e X_a = 7 Ω. Quando esse alternador alimenta uma carga com predominância capacitiva e fator de potência igual a 0,6, a FEM induzida, em volt, por fase, é igual a:

Com o objetivo de planejar, implementar, controlar os resultados para então promover os ajustes na manutenção elétrica realizada em equipamentos industriais, utiliza-se como instrumento a metodologia de gestão denominada ciclo de:

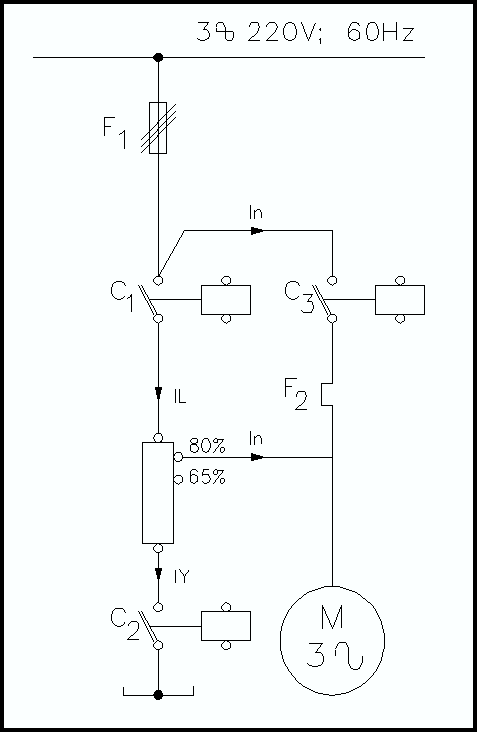

Observe abaixo o diagrama unifilar de potência.

Trata-se de uma representação de uma chave de partida para motores, assíncronos, denominada:

Observa a tabela abaixo, com os fatores multiplicativos do wattímetro.

Uma impedância com predominância indutiva solicita, da rede de 150 V, uma corrente de 6 A. Ao utilizar-se um wattímetro, nesse circuito, o seu ponteiro deflexiona até parar na indicação 15. A potência reativa, em volt-ampère-reativo, é igual a:
