No circuito representado na figura abaixo, uma série de resistores foi conectada, dando origem a uma associação mista. Considerando que todos os resistores valem 1 ohm, e uma fonte de tensão de 10 V e conectada entre os pontos A e B, qual é a corrente elétrica fornecida pela fonte?

A Lei de Ohm rege as relações entre as principais grandezas elétricas conhecidas. Qual(is) das afirmações abaixo, oriundas desta lei, são verdadeiras?

I. Em um circuito elétrico em corrente contínua, é possível afirmar que a potência é equivalente ao quadrado da corrente dividido pela resistência elétrica.

II. A resistência elétrica em um circuito pode ser calculada a partir do quadrado da tensão dividido pela potência.

III. A corrente elétrica em um circuito pode ser expressa pela raiz quadrada do quociente entre a tensão e a resistência elétrica.

Uma instalação elétrica é considerada desenergizada e apta para trabalho, de acordo com a NR 10, após a execução de uma série de procedimentos realizados de forma sequencial. Qual é o primeiro procedimento que deve ser realizado de acordo com a NR mencionada?

Qual e a unidade de medida empregada para expressar o valor de uma admitância elétrica?

O método de análise por malhas e nós através das Leis de Kirchoff é largamente empregado quando se faz necessário determinar tensões e correntes em circuitos resistivos. No circuito apresentado abaixo, em que há duas malhas e quatro nós, qual é a tensão elétrica no resistor de 2 ohms?

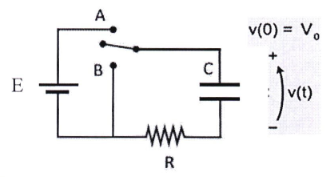

A tensão medida V₀ em um capacitor C, de um circuito RC, é de 100 V no instante de tempo t=0s em que uma chave desconecta a fonte de alimentação E do circuito. Considerando R=100 \( Ω \) e C=2 F, qual equação representa a tensão durante a descarga do capacitor?

Os módulos fotovoltaicos podem ser conectados de diversas formas, a depender do arranjo desejado e das características da instalação. Em uma conexão de módulos idênticos em série, a tensão total mensurada entre as extremidades será:

Como é denominado o dispositivo mostrado na figura abaixo?

Os motores de indução trifásicos possuem uma diferença mensurável entre a velocidade síncrona e a velocidade de operação, denominada escorregamento. Em um motor de indução trifásico de seis polos, operando em uma rede cuja frequência e de 60 Hz, o escorregamento medido foi de 2%. Qual é a velocidade de operação deste motor?

Um recorte de um projeto elétrico residencial é apresentado na figura abaixo. Qual alternativa descreve ADEQUADAMENTE o funcionamento deste arranjo de elementos e conexões?
