Observe na figura abaixo um circuito magnético composto por um núcleo toroidal e uma bobina percorrida por corrente entrelaçando o núcleo.

Considerando o raio médio do núcleo r=25cm, a área de seção transversal S = 1cm², a permeabilidade magnética do material 1=1000\( · \)µ₀, a permeabilidade magnética do espaço livre µ₀ =4\( \pi \)-10^-7H/m e uma bobina contendo 100 espiras enroladas no núcleo, calcule a intensidade da corrente elétrica que gerará um fluxo magnético de \( Φ \)=1mWbe assinale a opção correta.

Considere um circuito cuja corrente de entrada é 40µA e a tensão aplicada em seus terminais de entrada é 48mV. Calcule a resistência de entrada desse circuito e assinale a opção correta.

Analise a figura a seguir.

Encontra a resistência equivalente entre os terminais a e b do circuito da figura acima e assinale a opção correta.

Observe a figura abaixo.

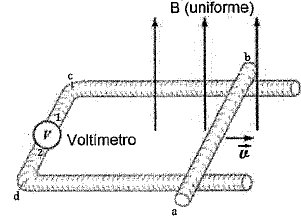

Na figura acima uma barra condutora ab. com comprimento de 15cm pode deslizar livremente sobre dois trilhos condutores cd. Um campo magnético uniforme de 3,57 é inserido perpendicularmente à área formada pela barra no segmento abcd. Assinale a opção que apresenta o valor da tensão V₁₂, tendo como referencial positivo o terminal 1, observada no voltímetro quando a barra se desloca da esquerda para a direita com velocidade constante igual a 2m/s.

Observe a figura abaixo.

Aplicando a Lei de Kirchhoff das Tensões, assinale a opção que apresenta corretamente os valores de corrente i₁ e i₂, respectivamente.

O amperímetro do tipo alicate é um instrumento que se caracteriza por proporcionar uma medida sem contato.

Segundo o princípio de funcionamento desse medidor, o fio condutor que é envolvido pelo "gancho" do instrumento funciona como:

Considere uma instalação industrial em que foram realizadas medições elétricas e obtidos os seguintes resultados:

demanda aparente: 610 kVA

demanda ativa: 488 kW

corrente harmônica de 3^a ordem: 85A

corrente harmônica de 5^a ordem: 58A

corrente harmônica de 7^a ordem: 20A

tensão de linha: 380V

Dado: assuma \( \sqrt{3} = 1,732 \)

Com base nessas informações, determine o fator de potência verdadeiro da instalação e assinale a opção correta.

Uma indústria consome uma corrente de linha de 120A com cos \( θ \) = 0,7 em atraso do secundário de um transformador Y-\( Δ \). Considerando este transformador com os seguintes dados de placa: 80kVA e 2500/480V. Calcule as potências ativa e aparente consumida pela indústria, verifique se o transformador está operando em sobrecarga e assinale a opção correta.

Nos projetos de instalações elétricas residenciais, levando em consideração as cargas de iluminação dos ambientes, qual deve ser a carga mínima de iluminação prevista para um cômodo com área de 14m²?

obre os ohmimetros do tipo Hi-pot utilizados em testes de isolamento, é correto afirmar que:
