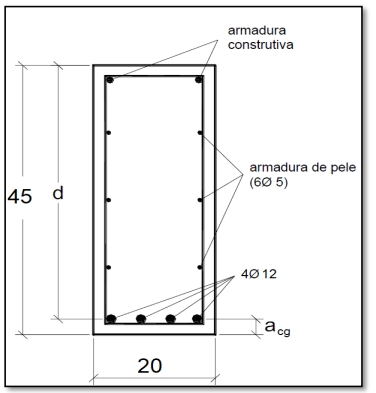

No dimensionamento de uma viga (seção 20 cm x 45 cm) submetida à flexão simples, adotou-se inicialmente, para fins de cálculo da armadura tracionada, uma altura útil d igual a 41 cm. Os resultados do dimensionamento indicaram a necessidade do emprego de barras longitudinais de diâmetro 12 mm, conforme ilustrado na seguinte figura. Considerando que o cobrimento nominal adotado é de 2 cm e que os estribos possuem diâmetro de 5 mm, assinale a alternativa que apresenta a altura útil efetiva resultante, levando em conta o detalhamento final da armadura.

Os estádios de comportamento de um elemento de concreto armado correspondem às fases de solicitação pelas quais a seção transversal passa, desde o início do carregamento até a ruptura. No caso de um elemento submetido à flexão simples, assinale a alternativa que apresenta o estádio correspondente ao início da fissuração do concreto na região tracionada.

Durante o dimensionamento de uma viga em concreto armado de uma ponte, a ser executada com concreto classe C40, verificou-se que a seção transversal se encontra no domínio 3 de deformação, conforme os critérios estabelecidos pelas normas brasileiras de projeto estrutural. Considerando os princípios normativos aplicáveis ao dimensionamento no Estado Limite Último (ELU) e sabendo que, no domínio 3, a seção apresenta região tracionada e região comprimida, assinale a alternativa que apresenta corretamente o valor da deformação específica de encurtamento do concreto na borda comprimida adotado para a verificação do ELU.

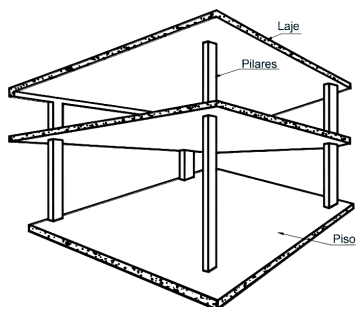

Em uma edificação de alto padrão, visando à redução do número de vigas aparentes, adotou-se, no projeto da superestrutura, um sistema estrutural no qual as lajes se apoiam diretamente sobre os pilares (ilustração a seguir), transmitindo-lhes os carregamentos sem a utilização de capitéis. Esse tipo de laje é denominado

No âmbito das combinações de ações para verificação dos Estados Limites de Serviço (ELS) em estruturas de concreto armado, existe uma combinação na qual a ação variável principal é considerada com seu valor frequente, enquanto as demais ações variáveis são adotadas com seus valores quase permanentes. Essa combinação corresponde às

Quando uma força axial P é aplicada a uma barra em balanço, homogênea, causa uma deformação específica, não somente ao longo do eixo longitudinal da viga, mas também em todas as direções transversais. Essa deformação é chamada deformação específica transversal, e a relação entre a deformação específica transversal e a longitudinal denomina-se

A figura a seguir apresenta o diagrama tensão × deformação de um material elastoplástico idealizado. Considerando o comportamento típico desses materiais sob carregamento, analise o gráfico e assinale a alternativa que identifica corretamente o trecho AY.

Para a conexão de uma barra a uma viga metálica, serão utilizados 6 parafusos (conforme ilustração) para resistir a uma força aplicada P = 188,4 kN. Sabe-se que a tensão de cisalhamento última do aço empregado é de 300 MPa e adota-se um coeficiente de segurança (CS) igual a 3,0, definido por:

\( CS = \left( \dfrac{Tensão\ última}{Tensão\ admissível} \right) \)

Com base no exposto, qual é o menor diâmetro admissível para os parafusos?

Considere que: - a força P distribui-se igualmente entre os 6 parafusos; - cada parafuso trabalha em cisalhamento simples e a tensão considerada é a tensão média de cisalhamento na seção transversal; - π = 3,14

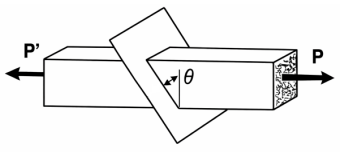

Considere uma barra prismática submetida a esforço axial P, conforme ilustrado a seguir. Analisa-se uma seção plana inclinada de ângulo θ em relação ao eixo vertical, cuja área é A_θ. Sabendo-se que as tensões médias normal e de cisalhamento podem ser determinadas nessa seção inclinada, é correto afirmar que a tensão média de cisalhamento atinge seu valor máximo quando o ângulo θ é.

 Obs.: O ângulo θ refere-se à inclinação da seção plana A_θ em relação ao eixo vertical.

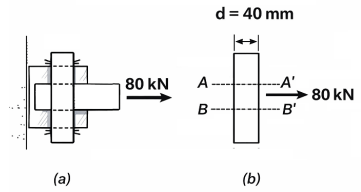

Um pino de aço, com diâmetro de 40 mm, utilizado na fixação de uma haste, sustenta um elemento de plataforma em uma edificação. O pino está submetido a cisalhamento duplo, ocorrendo o corte nas superfícies AA’ e BB’, conforme ilustrado a seguir. Sabendo que a força aplicada ao conjunto é de 80 kN, qual é o valor da tensão média de cisalhamento atuante no pino?

(a) hastes solicitando pino a 80 kN e (b) detalhe de corte duplo (AA’ e BB’)
Obs.: Considerar π = 3,14
